| الاسم التجاري: | Kingsine |
| رقم الطراز: | PMC200 |
| الـ MOQ: | 1pc |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

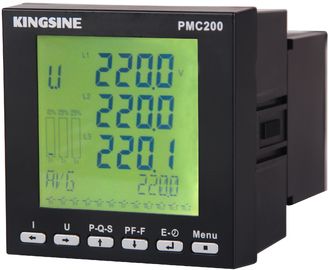

220VAC / 5A عداد طاقة متعدد الوظائف لإدارة الطاقة PMC200
شاشة LCD كبيرة مع الضوء الخلفي الأزرق
نطاق درجة حرارة واسع
220 / 380 الجهد
تحليل جودة الطاقة
أربعة وحدات تمديد لمطالبكم المختلفة
فعالة من حيث التكلفة وسهلة الاستخدام والتركيب! تستخدم على نطاق واسع لنظام إدارة الطاقة! أتمتة المحطة الفرعية، شبكة التوزيع، المبنى الذكي، لوحة التحول الذكية!
مقدمة
PMC200 عداد الطاقة متعددة الوظائف يستخدم على نطاق واسع لنظام إدارة الطاقة ، وتشغيل محطات الفرعية ، وتشغيل شبكات التوزيع ، وتوزيع الطاقة في المناطق الفرعية ، والأتمتة الصناعية ،مبنى ذكي، لوحة التحكم الذكية، خزانة التبديل، وما إلى ذلك. فإنه يدمج الرقمنة، والفكر والشبكات معا، لتحل محل المعدات التقليدية مثل محول الكمية الكهربائية,أداة عرض رقمية ووحدة اكتساب البيانات ومحلل التسجيل ، وما إلى ذلك. خفض الجهاز متعدد الأغراض التكلفة ، وتبسيط الاتصال السلكي البسيط في الاختبار.
|
المعيار: DL/T721 - 2000 |
||
|
فئة الدقة |
الجهد والتيار |
الدرجة 02 |
|
القوة |
الدرجة 05 |
|
|
درجة كهربائية نشطة |
الفئة 1 |
|
|
خصائص الجهد المدخل |
النطاق |
3×220V/380V ((بشكل مباشر) ، 3×57.7V/100V ((توصيل بواسطة CT) |
|
عائق |
2MΩ (L-L) ، 1MΩ (L-N) |
|
|
السعة المسموح بها من الإفراط |
1.2 مرات/ متواصلة |
|
|
خصائص التيار المدخل |
النطاق: |
1A، 5A (اختياري) |
|
عائق: |
<0.1Ω |
|
|
السعة المسموح بها من الإفراط في الحمل: |
1. 2 مرات / متواصلة ، 10 مرات / 1 ثانية |
|
|
قدرة الاتصال بالمرورية |
220VAC/5A، 30VDC/5A |
|
|
واجهة الاتصالات |
RS485، معدل البودت اختياري، ماكس 19200bps |
|
|
بروتوكول الاتصال |
MODBUS RTU |
|
|
التوافق الكهرومغناطيسي |
تتوافق مع الفئة IECIII |
|
|
مقاومة العزل |
> 50MΩ |
|
|
تردد الطاقة مقاومة الجهد |
AC2kV/1min |
|
|
طاقة كاملة |
< 5VA |
|
|
إمدادات الطاقة |
من 90 إلى 260 فولت/مواز |
|
|
درجة حرارة العمل |
-20°C ~ +70 °C |
|
|
الأبعاد |
96x96x72 (ملم) ، 96x96x120 ((ملم)) ((مع وحدة توسيع) |
|
|
الوزن |
0.5 كجم |
|
PMC200 اختبار معايير الطاقة
الوظائف والخصائص
|
قياس المعلمات |
جودة الطاقة |
|
|
التيار / الجهد الطاقة النشطة/التفاعلية/الظهرية عامل الطاقة / التردد خط المرحلة والخط المحايد خط الأسلاك و خط المراحل 3 مراحل ومرحلة واحدة 3 مراحل ومرحلة واحدة |
تشويه هارموني / 31 مرة تحليل هارموني التيار والجهد / التيار والجهد |
|
|
بروتوكول الاتصال |
|
|
|
RS485/MODBUS |
|
|
|
العرض |
|
|
|
شاشة LCD STN مع شاشة كبيرة / ساعة في الوقت الحقيقي السنة / الشهر / اليوم / الساعة / الدقيقة / الثانية |
|
|
|
قياس الطاقة |
غيرها |
|
|
الطاقة النشطة المدخلة/المخرجة الطاقة التفاعلية المدخلة/المخرجة الطاقة الظاهرة 1 خروج النبضات القناة 1 خروج النبضات القناة |
تحديث على الانترنت |
|
|
وحدة إدخال الاتصالات عن بعد 8 قنوات إدخال الاتصالات عن بعد دقة وقت متغير الحالة: ما يصل إلى 1 ms سجل الأحداث لـ 100 مؤسسة حكومية |
|
|
|
إحصاءات الطلب |
وحدة خروج الإرسال |
|
|
التيار الحالي الطاقة النشطة/التفاعلية/الظهرية القيمة الحالية والحد الأقصى القيمة الحالية والحد الأقصى |
4 قنوات خروج رله إعداد إنذار قابل للبرمجة لمتجاوزة الحد التحكم عن بعد |
|
|
معدل الاسترداد |
وحدة الإدخال والإخراج التناظرية |
|
|
8 مراحل الاستعادة 4 يمكن تعيين معدل الاستعادة |
1 قناة قياس المدخلات التناظرية لـ 4-20mA DC 1 قناة قياس المدخلات التناظرية لـ 0-5 فولت DC 2 قنوات انتاج تشبيه لـ 4-20mA DC |
|
|
الحد الأقصى والحد الأدنى |
|
|
|
سجل الحد الأقصى والحد الأدنى وقت جميع معايير القياس |
وحدة الاتصال |
|
|
a) RS232 وحدة الاتصال (ب) وحدة الاتصالات الخاصة بـ (Profibus-DP (ج) وحدة توسيع TCP/IP Ethernet
|
|
|
|
سجل الأحداث |
|
|
|
100 أحداث SOE سجل / وقت دقة: ما يصل إلى 1 ms |
|
|
|
